أساسيات المضخات — الدليل الشامل للمبتدئين أساسيات المضخات — الدليل الشامل للمبتدئين
ما هي المضخة؟
المضخة هي آلة تنقل السوائل من نقطة إلى أخرى عن طريق إضافة طاقة للسائل. تحوّل الطاقة الميكانيكية (من المحرك) إلى طاقة هيدروليكية (ضغط وسرعة). تعمل المضخات على زيادة ضغط السائل أو رفعه إلى مستوى أعلى أو كليهما معاً. وتُعد المضخات من أكثر الآلات استخداماً في العالم — تستهلك المضخات ما يقارب 20% من إجمالي الطاقة الكهربائية الصناعية على مستوى العالم.

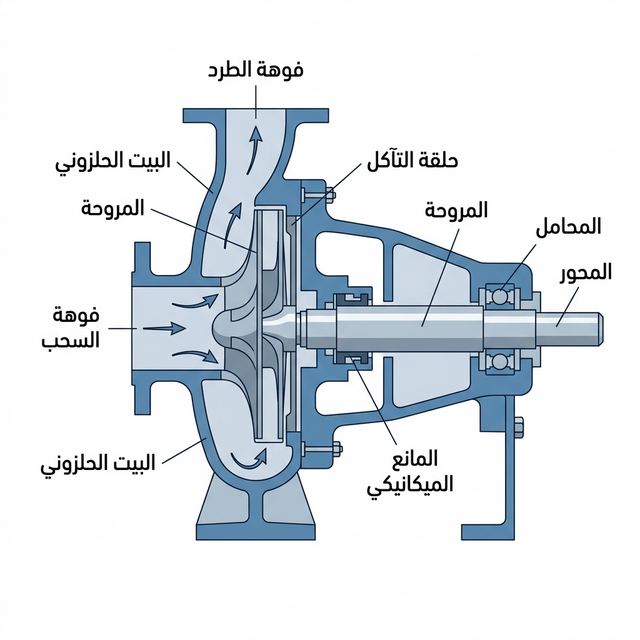

مقطع عرضي لمضخة طاردة مركزية يوضح المكونات الرئيسية تعمل المضخة وفقاً لمبدأ بسيط: تحويل الطاقة الميكانيكية (من المحرك الكهربائي أو محرك الاحتراق) إلى طاقة هيدروليكية تُضاف إلى السائل. هذه الطاقة المُضافة تظهر على شكل زيادة في الضغط أو السرعة أو الارتفاع للسائل.
تاريخ مختصر للمضخات
بدأت المضخات مع برغي أرخميدس (حوالي 250 ق.م) الذي كان يُستخدم لرفع مياه الري في مصر القديمة. ثم طُوّرت مضخات المكبس في القرون الوسطى لاستخراج المياه من المناجم. أما المضخة الطاردة المركزية الحديثة فقد اخترعها دنيس بابان عام 1689، وتطورت بشكل كبير خلال الثورة الصناعية حتى أصبحت اليوم الأكثر شيوعاً في العالم.
أنواع المضخات الرئيسية
1. المضخات الديناميكية (Dynamic Pumps)
تنقل الطاقة إلى السائل عن طريق تسريعه ثم تحويل السرعة إلى ضغط:
المضخات الطاردة المركزية (سلسلة IS)
الأكثر شيوعاً في التطبيقات الصناعية. تعمل عن طريق قوة الطرد المركزي التي تولدها المروحة الدوّارة. يدخل السائل من مركز المروحة ويُطرد نحو الخارج بسبب الدوران السريع. تتميز بقدرتها على التعامل مع تدفقات كبيرة (حتى 200+ m³/h) مع ضاغط متوسط.
استخدم أداة اختيار المضخات الطاردة لاختيار الحجم المناسب.
المضخات الغاطسة (سلسلة QDX/QX)
مضخات مصممة للعمل مغمورة تماماً في السائل. تتميز بعدم الحاجة لأنبوب سحب (حيث أنها تعمل تحت سطح السائل مباشرة)، وتُستخدم على نطاق واسع في الري الزراعي والآبار الضحلة والصرف.
- QDX (220V): أحادية الطور، للأماكن التي لا يتوفر فيها تيار ثلاثي الأطوار
- QX (380V): ثلاثية الأطوار، أعلى كفاءة وقدرة
اختر المناسب من أداة اختيار المضخات الغاطسة.
مضخات الآبار العميقة (سلسلة QJ/JC)
مضخات مصممة خصيصاً للعمل في الآبار العميقة، يمكن أن يصل عمق التركيب إلى مئات الأمتار. تتكون من عدة مراحل (مروحيات) متعاقبة لتوليد الضاغط العالي المطلوب. استخدم أداة اختيار مضخات الآبار للعثور على الحجم المناسب.
2. المضخات الحجمية (Positive Displacement)
تنقل السائل عن طريق حبسه في حجم محدد ثم دفعه ميكانيكياً. تشمل: مضخات التروس، المضخات الترددية (المكبس)، المضخات اللولبية، والمضخات الغشائية. مناسبة للسوائل اللزجة والضغوط العالية.
المكونات الأساسية للمضخة الطاردة المركزية
- المروحة (Impeller): الجزء الدوار الذي يولد قوة الطرد المركزي وينقل الطاقة إلى السائل. تصنع من الحديد الزهر أو الفولاذ أو البرونز حسب التطبيق
- الجسم الحلزوني (Volute): يحيط بالمروحة ويحوّل سرعة السائل العالية إلى ضغط
- المحور (Shaft): ينقل الحركة الدورانية من المحرك إلى المروحة
- المانع الميكانيكي (Mechanical Seal): يمنع تسرب السائل على طول المحور. عمره 2-5 سنوات حسب الاستخدام
- الكراسي (Bearings): تدعم المحور وتسهّل دورانه. تحتاج تشحيم دوري
- حلقة التآكل (Wear Ring): حلقة قابلة للاستبدال تقلل التسريب الداخلي بين المروحة والجسم
اطلع على معجم المصطلحات لشرح جميع المكونات بالتفصيل.
المعاملات الأساسية الخمسة
لفهم أي مضخة، تحتاج معرفة 5 معاملات أساسية:
المعامل الرمز الوحدة المعنى التدفق Q m³/h كمية السائل المنقولة في الساعة الضاغط H m ارتفاع عمود الماء المكافئ للطاقة المُضافة القدرة N kW الطاقة المستهلكة من المحرك الكفاءة η % نسبة الطاقة المفيدة إلى المستهلكة NPSH NPSHr m الحد الأدنى من الضغط عند المدخل لتجنب التكهف العلاقة بينهم:
N = ρ × g × Q × H / (3600 × 1000 × η)استخدم حاسبة القدرة وحاسبة NPSH للحساب الدقيق.
كيف تقرأ لوحة بيانات المضخة؟
كل مضخة تحمل رقم طراز يحتوي على معلومات مهمة. مثال: IS80-65-160
- IS: نوع المضخة (IS = طاردة مركزية أفقية)
- 80: قطر مدخل السحب (mm)
- 65: قطر مخرج الطرد (mm)
- 160: قطر المروحة الاسمي (mm)
مثال آخر: 150QJ20-98/15
- 150: القطر الخارجي لغلاف المضخة (mm)
- QJ: مضخة غاطسة للآبار العميقة
- 20: التدفق الاسمي (m³/h)
- 98: الضاغط الاسمي (m)
- 15: عدد المراحل
دليل اختيار المضخة — 5 أسئلة يجب الإجابة عليها
- ما السائل؟ ماء نظيف، مياه صرف، كيميائيات؟ يحدد مادة المضخة. راجع دليل المواد
- كم التدفق المطلوب (Q)؟ بـ m³/h — يحدد حجم المضخة
- كم الضاغط المطلوب (H)؟ احسبه من حاسبة الضاغط الكلي
- ما ظروف السحب؟ ارتفاع السحب، عمق البئر — يحدد نوع المضخة (سطحية أو غاطسة). تحقق من ارتفاع التركيب
- ما الكهرباء المتاحة؟ 220V أحادي أم 380V ثلاثي — يحدد المحرك
بعد الإجابة، استخدم المطابقة الذكية للعثور على الموديل المناسب من قاعدة بياناتنا.
الأسئلة الشائعة
ما الفرق بين المضخة الطاردة المركزية والحجمية؟
الطاردة المركزية: تدفق عالي + ضاغط متوسط + سوائل نظيفة. الحجمية: تدفق محدود + ضغط عالي + سوائل لزجة. للمزيد اقرأ أنواع المضخات.
كم عمر المضخة الافتراضي؟
المضخات الصناعية الجيدة: 15-25 سنة مع صيانة مناسبة. الأجزاء الاستهلاكية (مانع تسرب، كراسي، حلقة تآكل) تُستبدل كل 2-5 سنوات.
ما هو التكهف ولماذا هو خطر؟
التكهف (Cavitation) هو تشكل فقاعات بخارية عند انخفاض الضغط. عند انهيار هذه الفقاعات تسبب: ضوضاء عالية، اهتزاز، تآكل المروحة، وانخفاض الكفاءة. الحل: التأكد من NPSHa > NPSHr.
كيف أوفر الطاقة في نظام الضخ؟
أهم 3 طرق: (1) تركيب محول تردد (VFD) — وفورات 20-50%، (2) قص المروحة إذا كانت المضخة أكبر من الحاجة، (3) تحسين الأنابيب (أقطار أكبر، أكواع أقل). اقرأ دليل توفير الطاقة الكامل.
هل أحتاج صمام عدم رجوع؟
نعم، دائماً على خط الطرد. يمنع الماء من الرجوع عبر المضخة عند إيقافها مما يسبب: تلف المروحة (دوران عكسي)، ضربة مائية (water hammer)، وتفريغ أنبوب الطرد.
كيف أعرف أن المضخة تعمل بكفاءة؟
تأكد أن نقطة التشغيل قريبة من نقطة الكفاءة الأعلى (BEP). إذا كانت المضخة تعمل أقل من 70% من BEP أو أعلى من 120%، فهي بحاجة لتعديل. استخدم تحليل منحنيات الأداء للفحص.
